NXT 是新一代的 Mindstorm 产品，性能更加完善、更加卓越，Robolab 也为 NXT提供了一组专有图标：
NXT 的远程模式和直接模式开始图标。与 RCX 不同，NXT 可以让用户设置程序名，取代了传统的 1—5 的程序标号：
文件名可以通过鼠标右击 creat—constant 设置；port 参数用于在有多个 NXT连接在电脑上的情况， “-1”表示 NXT1；extension 参数用于指定程
序下载到NXT 中的路径，默认为 Program File 文件夹
为 NXT 马达内的角度传感器的参数图标
为 4 号传感器输入端口的参数图标
可以让 NXT 播放类型为.rso 的声音文件，文件的类型和文件名在左下角的参数框中指定。
在程序执行过程中用于切换NXT液晶屏的显示模式， 右下角的参数数值的意义为：
“0”——标准屏幕显示
“1”——显示传感器数值
“2”——显示输出端口状态
“3”——显示数据采集图表
程序范例：
在马达转动的过程中显示马达的功率级别和角度参数
此外，相较于 RCX 的液晶屏，NXT 提供了 100*64 的显示空间，虽然无法和数码相机或是手机的屏幕相比，但这却为 Robolab 提供了更广阔的应用空间，在这个小小的空间不但可以显示字符型数据，还可以画点、线、矩形，甚至是.bmp 格式的图片。
NXT Clear Display 用于每一次液晶显示前的清屏操作
NXT Write Text 在 NXT 的液晶屏幕上写文本，右下角的文本内容可以通过鼠标右击 Creat Constant 进行添加，左下角的参数（0-7）表示文本内容所显示的行数，NXT 提供 8 行的显示。
程序范例：
显示“hello！ ！ ”
NXT（Expended）Formatted Text 用于在 NXT 液晶屏幕上面显示格式化的信息，参数 Row 表示显示的行数，String 可以通过右键 Creat Constant 添加格式化内容，其中%d 输出整数，%f 输出浮点数，此外还可以指定浮点数的显示位数，例如：“timer=%0.01f” ， 指明显示小数点后两位的浮点数； 右下角的参数连接显示的变量数值。
程序范例：

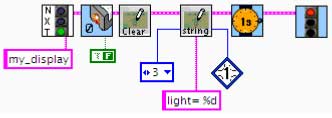

显示 1 号光线传感器的数值
NXT Draw Pixel（Line，Rectangle）在 NXT 液晶屏幕上画出点、线段和矩形，NXT 提供（100＊64）的显示范围，对于线段和矩形都要指定起始点和终点的x、y 坐标。
程序范例：

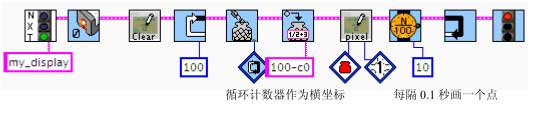

在 NXT 的液晶屏上显示 10 秒内的光线传感器变化曲线
NXT Clear Pixel & NXT Erase Rectangle这组图标分别用于擦除NXT液晶屏幕上的点和矩形区域，对于要擦除的矩形要指定起始点和终点的坐标。
NXT Draw Bitmap 这个图标可以在 NXT 液晶屏幕上显示电脑上的位图文件
